现在看来，曾经的辛苦实在是值了。因为最近参成功承接了一单大型高压电机业务，信心和灵感皆源于这次博览会收获的图片和视频。想想这单生意，参起初只是试试看的态度。毕竟兆瓦级的高压电机要求非常高且不说，单是风险就能让人心惊却步。

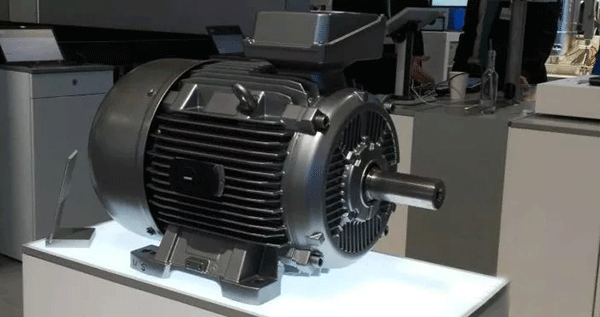

      然而，当参到现场看到需要做备机的大电机时，立马释怀来了精神。这台电机和博览会上最让Ms.参感兴趣的一台高压电机(看了N遍回放)如出一辙，硕大接线盒里有过电压保护和差动保护！
过电压保护和差动保护原理
      图1为具有操作过电压保护、运行差动保护和运行计量装置的电动机电气原理。


      FVU、FVV、FVW为压敏电阻保护器，RC为阻容抑制吸收器，TA为计量电流互感器，TAU、TA V、TAW为差动保护电流互感器。


 图1

高频振荡冲击操作过电压保护

      高压电动机高压真空开关操作过电压的保护方式通常为图1所示的两种保护器组合方式，即采用电动机型复合绝缘交流无间隙金属氧化物保护和RC阻容抑制吸收保护相结合的双重保护方式。

复合绝缘交流无间隙金属氧化物保护

      将500kV复合绝缘技术与新技术的氧化物阀片熔为一体。具有承受内过压能力强、老化特性好、耐弧光接地等特点，可防止内部氧化物元件受潮和恶性爆炸事故的发生。

RC阻容抑制吸收保护

      RC阻容抑制吸收保护俗称“RC抑制器或阻容浪涌吸收器”。作用是改变原电路阻抗，对高压真空开关操作而导致的高频振荡冲击电压的发生产生一定的抑制，同时改变高频振荡冲击电压的的频率值和陡度，减少冲击过电压危险性的概率。

电机差动保护和漏电保护

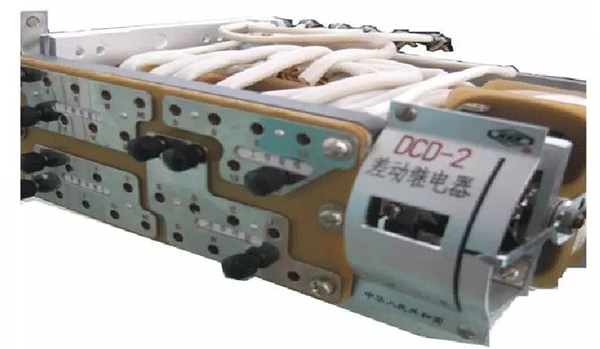

      电机差动保护是保护电机绕组故障的，大型电机内部故障的主保护，一般动作于跳闸。电流测量点设置在每个绕组的始端和末端。正常情况下，绕组始端电流等于末端电流，两电流之差等于零，差动保护不动作；当绕组间或对地出现短路故障时，始端电流与末端电流不相等，两电流之差不等于零，保护被启动。显然和家用电器的漏电保护器类似，即始末电流差是驱动信号。
