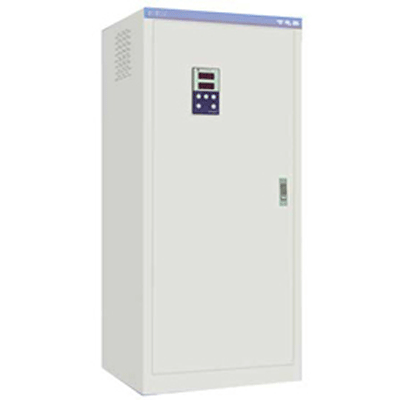

泰富西玛电机SDJ系列电机节电柜主要技术参数
      输入电压：三相、380V±10％；
      输出初始起动电压：0～200V；
      输出初始起动电流：0～4Ie；
      防护等级：IP20。

      技术参数，由西安泰富西玛电机（西安西玛电机集团股份有限公司）技术部提供，网络部收集整理，仅供广大新老用户参考选型使用。如果技术参数有误，请联系西安泰富西玛电机网络部及时更正，以免给用户带来不必要的损失。

泰富西玛电机SDJ系列电机节电柜工作原理及特点
      SDJ系列智能型电机节电柜，是从电机的定子回路采集电流和电压信号，通过特殊变换处理后，来控制三路双向可控硅的导通状态，进而控制电机的起动电流和电机运行时的输入功率，实现电机恒流软起动、自动跟踪电机负载变化、自动调节输入功率的功能，达到节能降耗的目的。
      节电效果显著：空载节电率最高可达50％；
      具有脉冲突跳起动、恒流软起动和电压斜坡起动三种起动方式可调；
      具有自由停机和软停机两种停机方式；
      具有远控功能、DCS接口及RS485接口；
      多种保护功能：电流限幅保护、缺相保护、过热保护、电子保护器、人机界面、键盘操作。

泰富西玛电机SDJ系列电机节电柜使用环境条件
      环境温度：－40℃～＋50℃；
      相对温度：≤90％；
      海拔高度：≤2000m（海拔2000m以上的可根据具体工况特殊设计）；
      倾斜度：≤5°；
      地基稳度：无显著摇动和冲击振动；
      空气纯度：无腐蚀气体和导电尘埃；
      电源要求：三相四线，交流380V±10％，50Hz。

泰富西玛电机SDJ系列电机节电柜符合标准
      电控设备 第二部分：装有电子器件的电控设备GB3797-1989；
      SDJ型电机节电柜Q/XWZ6-2003。

泰富西玛电机SDJ系列电机节电柜操作方法
1．起、停机
      SDJ接通电源后，八位数码管显示八个“0”，1秒钟后显示八个“一”，表示SDJ已完成自检。此时，若不进行参数设置，可按动起动按键，SDJ将控制电动机起动并运行。按下停机键，SDJ切断电机电源，电机停止运行。在参数设置状态，按起、停机键无效，只有退出参数设置状态才能控制电机起、停机。
2．参数设置
      2.1八位数码管每位显示的含义。上端四位数码管显示电压值，下端四位数码管显示电流值。参数设置时，上端四位数码管显示参数标示符PAXX，下端四位数码管显示参数数值。
      2.2参数设置方法。  当数码管显示八个“一”时，按动功能键口，进入参数设置状态。显示器上端四个数码管显示PRXX，按动功能键口则XX从01～18变化。当XX显示数值18时，按动功能键口，八个数码管显示八个0。此时，a若按下减键▽(一般情况下禁止此操作)，则所有参数清零且八个数码管显示八个S，再按动功能键口则退回到八个数码管显示八个‘一’的状态
(此状态为等待起动电动机或等待参数设置状态)；若不清零参数值，可按动功能键口则退回到八个数码管显示八个‘一’的状态。设置值XX显示01到18时，可对相应的参数进行设置，若按动增△(或减V)键则数码管数值位显示的对应参数数值增(或减)l，若按下增△(或减V)键不动，则数码管数值位显示的数值连续增加(或减少)。每次设置或修改参数后，必须回到数码管显示四个‘一’的状态，才能按动起动按钮起动电动机，或退出参数设置状态，才能显示电压和电流值。设置或修改的参数将自动存储。
      2.3首次使用起动器控制某电动机运行时，必须根据电动机的有关参数和电动机的负载情况，进行参数设置。否则WDJ将按工厂预置值控制起动电动机，有可能造成起动失败，或不能正常运行。
3．参数标示符XX的含义如下：
      ‘01’：启动方式选择0：恒流软启动；1：电压斜坡启动；2：脉冲突跳启动
      ‘02’：表示电动机启动时间设置，单位为秒。根据电动机起动时负载大小设置此值，负载大则大，反之则小，一般设置为30s。
      ‘03’：启动电流限幅设置。设置值范围O～5倍额定电流。设置为0时不限幅。
      ‘04’：表示启动时可控硅控制角设置，单位为度。负载大则小，反之则大，一般设置为85。
      ‘05’：脉冲突跳启动时脉冲电压值设置。设置值范围0~200。其值越大，电压值越小。
      ‘06’： 脉冲突跳启动时脉冲时间设置。可设置为O～40，对应时间为0～400ms。
      ‘07’： 停车方式选择。0：自由停车；1：软停车。
      ‘08’： 软停车时间设置：0～180s。
      ‘09’： 表示电动机的额定电流设置，输入电动机的额定电流。
      ‘10’： 表示启动电流设置。可选择1～4倍额定电流作为电机的启动电流。
      ‘I1’： 输入口IN设置：1：启动延时；2：停机延时；3：节电运行同步信号。
      ‘12’： 输入口IN延时时间设置。设置值范围0~240分。
      ‘13’： 节电或全压运行选择。0：全压运行；1：节电运行；2：旁路。
      ‘14’： 功率因数设置。设置值范围30~95．可事先设置此参数，也可在电机运行中设置此参数。在参数符显示PAl4时，按动增△(或减▽)键，参数数值在30~95之间变化。一般规律是数值增加，电压电流下降，缓慢设置并观察电机运行。若电机运行出现异常，则应减小数值。
      ‘15’： 表示节电参数设置，设置值范围5～15，可事先设置此参数，也可在电机运行中修改此参数。电机负载变化频率较大，此参数设置较大，反之则小。此参数小则电压电流下降大
      ‘16’： 表示过载偏移量，单位为A。设置值范围0~250。电动机允许过载电流=额定电流+过载偏移量。
      ‘17’：表示过载保护延时动作时间，单位为秒。设置值范围0～50s．
      ‘18’：控制方式设置。按动增△(或减V)键，数值在0到2变化。0表示键盘控制，1表示远控，2表示用计算机通过RS485接口控制。采用键盘控制时其它两种控制方式无效，反之亦然。
4．注意事项。
      4．1 SDJ控制电动机起动后，不要再设置或修改其它参数。
      4．2停止电动机运行后，若要再次起动电动机，只有在电动机完全停转后，
才能再次起动。
      4.3因故障SDJ切断电动机电源显示相应的故障码并输出故障控制信号，按动
停机键显示器显示8个“一”后，可再次控制电动机起动运行。
      4.4远控与键盘控制及其通过RS485接口控制转换完毕时须关电源方可确认
