您的位置：首页 > 泰富西玛电机 > 直流电机

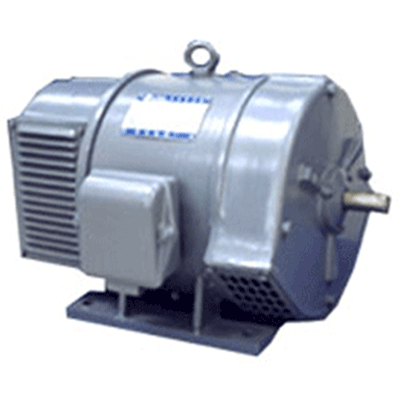

Z2系列小型直流电机

产品简介：西安泰富西玛Z2系列电机为一般工业用小型直流电机，其电动机适用于恒功率调速范围不大于2:1，过载能力不大于1.5倍额定转矩的电力拖动。可使用于金属切削机床、造纸、染织、印刷、水泥等工业。发电机可作……

在线咨询：

18681802157 高经理

购买咨询
技术服务

产品说明
技术参数
常见问题

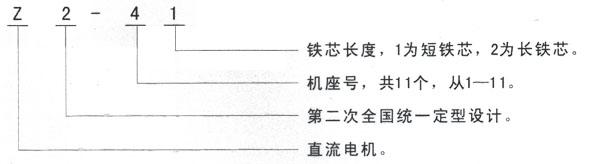

西安泰富西玛Z2系列直流电机型号说明

Z表示“直”流，2表示第二次全国定型设计，横线后数字表示机座号与铁心长短，西玛电机以Z2-41为例4代表4号机座，1代表短铁心，而Z2-112中11代表11号机座，2代表长铁心。

西安泰富西玛Z2系列直流电机概述
1、Z2系列小型直流电机为中华人民共和国机械工业部JB1104-68部颁标准系列小型直流电机。
2、西安西玛电机Z2系列小型直流电机共分11个机座号，每个机座号有二种铁心长度。制造有直流电机、直流发电机、直流调压发电机三种，适用于一般正常的工作环境。Z2系列小型直流电机作一般传动用，发电机作为一般直流电源用，调压发电机作蓄电池组用。
3、励磁方式：电机为带有少量稳定绕组的并激或他激励磁。
发电机为复激或他激励磁（额定电压为230伏的发电机）；调压发电机为并激励磁（不带串激绕组）。
电机的他激励磁电压制成有110伏或220伏两种。
电机额定电压110伏的仅有他励电压110伏一种。
4、电机可用三角皮带、正齿轮或弹性联轴器进行传动，不使用电机轴承受轴向推力。
5、西安泰富西玛Z2系列电机根据使用要求可制成湿热带地区使用的具有防潮、防霉、防烟雾性能的湿热带型（TH）直流电机，应另行协议。
Z2系列2-11#还可制成ZYS-A型测速机的派生机构。
6、Z2系列电机基本系列为自通风电机，当降低外施电枢电压向下调速时，转矩随转速下降而相应的降低。
7、Z2系列6-11号电机还可以制成外鼓风结构型式，鼓风机安装在轴伸端端盖的上方。
8、Z2系列6-11号电机外鼓风机型号见表1。
9、西安泰富西玛Z2系列电机为一般工业用小型直流电机，其电动机适用于恒功率调速范围不大于2:1，过载能力不大于1.5倍额定转矩的电力拖动。可使用于金属切削机床、造纸、染织、印刷、水泥等工业。发电机可作动力电源，照明或其他恒压供电。

西安西玛电机质量保证
西安西玛电机（集团）股份有限公司是国内专业生产大中型、高低压、交直流电机的大型企业，是集电机设计制造、电气控制、机械加工、模具、铸造、运输等自动化、成套工程为一体的系统化动力系统提供商。产销规模在全国电机行业中名列前茅，连续7年保持了高速增长的发展态势。并已在2004年入围中国机械行业500强，2005年中国电器工业排名第58位。1995年率先在行业取得了ISO9001-1994质量体系认证，2005年8月通过了中国质量认证中心（CQC）的ISO9001-2000质量体系认证。2006年5月通过了ISO14000环境管理体系和OHSAS18000职业健康安全管理体系认证，同时又通过欧洲“CE”，美国“UL”和国家安全强制性“CCC”认证，质量信誉AAA等级企业。主导产品先后或得“部、省、市名牌产品”及“西安市免检产品”，“中华之光名牌产品”等荣誉称号。
为了提高各类机电产品质量，加强售前售后服务，让顾客放心满意，西玛电机坚决执行机械工业部机床工具行业科研设计院所八个单位“质量保证声明”，认真贯彻落实声明中各项条款，并严格按ISO9001:2000质量管理体系各项规章制度，保证做到：
一、认真贯彻执行国家有关标准，严格按标准货合同技术要求制造、检查所生产的产品，不合格不出厂。
二、产品测量基等各类成品份产品总装，联机调试完工后，装配人员对其进行72小时运转考机后方可交检：严格按过有关标准进行跑核试验和可靠性试验，以调高新产品可靠性，消除早期故障。
三、在正常销售条件下，上述成台份产品严格按期交货。功能部件保证在三个月内供货，特殊情况可以提前交货。如发生延期，按质量上台阶“九七”新举措实施赔偿。
四、顾客在使用产品过程中，如发现质量问题，在接到顾客通知后，保证在24小时答复，需现场服务的，48小时内启动，并做到故障不排除维修人员不撤离。
五、产品出厂，技术文件完备。凡属产品质量问题，一律三包维修，产品维修仍达不到出厂要求，产品包退包换。
六、西玛电机产品一经出售终身成本费保修。

泰富西玛Z2系列直流电机订货须知
1、订货时请先查阅产品样本，确定所需产品的型号规格等数据，尽可能选择样本所列的标准规格产品，在订货合同中请注明电动机的型号、功率、电压、旋转速度、激磁方式、激磁电压及结构安装形式等数据。
2、对于5.5kW及以上的2极电动机和37kW及以上的4极电动机不能用皮带传动。
3、如无特殊要求，西玛电机默认参数为：安装方式卧式B3、绝缘等级B级、防护等级IP44。
4、如有特殊要求，请在合同中注明，并事先与我厂联系。

转载请说明来自西安泰富西玛电机（西玛电机集团）官方网站：http://m.parssunsam.com/dianji/dianji_zhiliu372.html

西安泰富西玛电机(西安西玛电机集团)慎重承诺：西安西玛电机所出售的电机均为正宗泰富西玛牌电机，开17%增值税发票，发票均以快递形式寄出，不随产品运送,以免丢失。用户可凭电机购买合同及西玛电机产品发票，可享受一年期三包售后服务。
西安西玛电机为您提供具有竞争力的电机价格和良好的售后服务政策，请您放心购买！

声明：我厂出售的所有电机产品均开17%增值税发票。如有西玛电机的经销商以不开发票打折优惠、免运费、赠送电机配件、发票用完等理由拒绝向买方提供发票的，请广大新老用户谨慎购买。

型号	功率	额定电压	额定电流	弱磁最大转速	效率	飞轮力矩	重量
型号	KW	V	A	rpm	Eff%	KG-m2	kg
Z2系列小型直流电机额定转速 3000r/min——西安西玛电机·西安西玛集团
Z2-11	0.8	110	9.83	3000	74	0.012	30
Z2-11	0.8	220	4.85	3000	75	0.012	30
Z2-12	1.1	110	12.9	3000	77.5	0.015	35
Z2-12	1.1	220	6.41	3000	78	0.015	35
Z2-21	1.5	110	17.5	3000	78	0.045	50
Z2-21	1.5	220	8.64	3000	79	0.045	50
Z2-22	2.2	110	24.7	3000	81	0.055	55
Z2-22	2.2	220	12.35	3000	81	0.055	55
Z2-31	3	110	33.2	3000	82	0.085	67
Z2-31	3	220	16.52	3000	82.5	0.085	67
Z2-32	4	110	43.8	3000	83	0.105	79
Z2-32	4	220	21.65	3000	84	0.105	79
Z2-41	5.5	110	60.6	3000	82.5	0.15	85
Z2-41	5.5	220	30.3	3000	82.5	0.15	85
Z2-42	7.5	110	81.6	3000	83	0.18	100
Z2-42	7.5	220	40.8	3000	83.5	0.18	100
Z2-51	10	220	53.8	3000	84.5	0.035	144
Z2-52	13	220	68.7	3000	86	0.4	156
Z2-61	17	220	88.9	3000	87	0.56	180
Z2-62	22	220	114.2	3000	87.5	0.65	200
Z2-71	30	220	158.5	3000	86	1.0	265
Z2-72	40	220	210	3000	86.5	1.2	300

型号	功率	额定电压	额定电流	弱磁最大转速	效率	飞轮力矩	重量
型号	KW	V	A	rpm	Eff%	KG-m2	kg
Z2系列小型直流电机额定转速 1500r/min——西安西玛电机·西安西玛集团
Z2-11	0.4	110	5.35	3000	68	0.012	30
Z2-11	0.4	220	2.68	3000	68	0.012	30
Z2-12	0.6	110	7.68	3000	71	0.015	35
Z2-12	0.6	220	3.82	3000	71.5	0.015	35
Z2-21	0.8	110	9.84	3000	74	0.045	50
Z2-21	0.8	220	4.92	3000	74	0.045	50
Z2-22	1.1	110	13	3000	77	0.055	55
Z2-22	1.1	220	6.5	3000	77	0.055	55
Z2-31	1.5	110	17.6	3000	77.5	0.085	67
Z2-31	1.5	220	8.7	3000	78.5	0.085	67
Z2-32	2.2	110	25	3000	80	0.105	79
Z2-32	2.2	220	12.35	3000	81	0.105	79
Z2-41	3	110	34	3000	80	0.15	85
Z2-41	3	220	17	3000	80	0.15	85
Z2-42	4	110	44.6	3000	81.5	0.18	100
Z2-42	4	220	22.3	3000	81.5	0.18	100
Z2-51	5.5	110	60.5	2400	82.5	0.35	144
Z2-51	5.5	220	30.3	2400	82.5	0.35	144
Z2-52	7.5	110	82.2	2400	83	0.4	156
Z2-52	7.5	220	40.8	2400	83.5	0.4	156
Z2-61	10	110	107.6	2400	84.5	0.56	180
Z2-61	10	220	53.8	2400	84.5	0.56	180
Z2-62	13	110	139	2400	85	0.65	200
Z2-62	13	220	69.5	2400	85	0.65	200
Z2-71	17	110	180.6	2250	85.5	1.0	265
Z2-71	17	220	90	2250	86	1.0	265
Z2-72	22	110	232.6	2250	86	1.2	300
Z2-72	22	220	115.4	2250	86.5	1.2	300
Z2-81	30	110	315.5	2250	86.5	2.8	405
Z2-81	30	220	156.9	2250	87	2.8	405
Z2-82	40	220	208	2250	87.5	3.2	430
Z2-91	55	220	284	2000	88	5.9	650
Z2-92	75	220	385	2000	88.5	7.0	685
Z2-101	100	220	511	1800	89	10.3	950
Z2-102	125	220	635	1800	89.5	12	1085
Z2-111	160	220	808	1500	90	20.4	1265
Z2-112	200	220	1010	1500	90	23	1510

型号	功率	额定电压	额定电流	弱磁最大转速	效率	飞轮力矩	重量
型号	KW	V	A	rpm	Eff%	KG-m2	kg
Z2系列小型直流电机额定转速 1000r/min——西安西玛电机·西安西玛集团
Z2-21	0.4	110	5.51	2000	66	0.045	50
Z2-21	0.4	220	2.755	2000	66	0.045	50
Z2-22	0.6	110	7.68	2000	71	0.055	55
Z2-22	0.6	220	3.79	2000	72	0.055	55
Z2-31	0.8	110	10	2000	72.5	0.085	67
Z2-31	0.8	220	4.95	2000	73.5	0.085	67
Z2-32	1.1	110	13.33	2000	75	0.105	79
Z2-32	1.1	220	6.58	2000	76	0.105	79
Z2-41	1.5	110	17.8	2000	76.5	0.15	85
Z2-41	1.5	220	8.9	2000	76.5	0.15	85
Z2-42	2.2	110	25.32	2000	79	0.18	100
Z2-42	2.2	220	12.66	2000	79	0.18	100
Z2-51	3	110	34.3	2000	79.5	0.35	144
Z2-51	3	220	17.2	2000	79.5	0.35	144
Z2-52	4	110	45.2	2000	80	0.4	156
Z2-52	4	220	22.3	2000	5	0.4	156
Z2-61	5.5	110	60.6	2000	81.5	0.56	180
Z2-61	5.5	220	30.3	2000	82.5	0.56	180
Z2-62	7.5	110	82.6	2000	82.5	0.65	200
Z2-62	7.5	220	41.3	2000	82.5	0.65	200
Z2-71	10	110	110.2	2000	82.5	1.0	265
Z2-71	10	220	54.8	2000	83	1.0	265
Z2-72	13	110	142.3	2000	83	1.2	300
Z2-72	13	220	70.7	2000	83.5	1.2	300
Z2-81	17	110	185	2000	83.5	2.8	405
Z2-81	17	220	92	2000	84	2.8	405
Z2-82	22	110	238	2000	84	3.2	430
Z2-82	22	220	118.2	2000	84.5	3.2	430
Z2-91	30	110	319	2000	85.5	5.9	650
Z2-91	30	220	158.5	2000	86	5.9	650
Z2-92	40	110	423	2000	86	7.0	685
Z2-92	40	220	210	2000	86.5	7.0	685
Z2-101	55	220	286.5	1500	87.5	10.3	945
Z2-102	75	220	385	1500	88.5	12	1085
Z2-111	100	220	511	1500	89	20.4	1265
Z2-112	125	220	635	1500	89.5	23	1510

型号	功率	额定电压	额定电流	弱磁最大转速	效率	飞轮力矩	重量
型号	KW	V	A	rpm	Eff%	KG-m2	kg
Z2系列小型直流电机额定转速 750r/min——西安西玛电机·西安西玛集团
Z2-31	0.6	110	7.91	1500	69	0.085	67
Z2-31	0.6	220	3.9	1500	70	0.085	67
Z2-32	0.8	110	10	1500	72.5	0.105	79
Z2-32	0.8	220	4.95	1500	73.5	0.105	79
Z2-41	1.1	110	13.8	1500	72.5	0.15	85
Z2-41	1.1	220	6.9	1500	72.5	0.15	85
Z2-42	1.5	110	18.2	1500	74.5	0.18	100
Z2-42	1.5	220	9.16	1500	74.5	0.18	100
Z2-51	2.2	110	26.2	1500	76.5	0.35	144
Z2-51	2.2	220	13	1500	77	0.35	144
Z2-52	3	110	35	1500	78	0.4	156
Z2-52	3	220	17.4	1500	78.5	0.4	156
Z2-61	4	110	46.4	1500	78.5	0.56	180
Z2-61	4	220	23	1500	79	0.56	180
Z2-62	5.5	110	62.2	1500	80.5	0.65	200
Z2-62	5.5	220	31.1	1500	80.5	0.65	200
Z2-71	7.5	110	85.2	1500	80	1.0	265
Z2-71	7.5	220	42.1	1500	81	1.0	265
Z2-72	10	110	112.1	1500	81	1.2	300
Z2-72	10	220	55.8	1500	81.5	1.2	300
Z2-81	13	110	145	1500	81.5	2.8	405
Z2-81	13	220	72.1	1500	82	2.8	405
Z2-82	17	110	187.2	1500	82.5	3.2	430
Z2-82	17	220	93.2	1500	83	3.2	430
Z2-91	22	110	239.5	1500	83.5	5.9	650
Z2-91	22	220	119	1500	84	5.9	650
Z2-92	30	110	323	1500	84.5	7.0	685
Z2-92	30	220	160.5	1500	85	7.0	685
Z2-101	40	110	425	1500	85.5	10.3	945
Z2-101	40	220	212	1500	86	10.3	945
Z2-102	55	220	289	1500	86.5	12	1085
Z2-111	75	220	387	1500	88	20.4	1265

型号	功率	额定电压	额定电流	弱磁最大转速	效率	飞轮力矩	重量
型号	KW	V	A	rpm	Eff%	KG-m2	kg
Z2系列小型直流电机额定转速 600r/min——西安西玛电机·西安西玛集团
Z2-91	17	110	193	1200	80	5.9	650
Z2-91	17	220	95.5	1200	81	5.9	650
Z2-92	22	110	242.5	1200	82.5	7.0	685
Z2-92	22	220	119.7	1200	83.5	7.0	685
Z2-101	30	110	324.4	1200	84	10.3	945
Z2-101	30	220	161.5	1200	84.5	10.3	945
Z2-102	40	110	431	1200	84.5	12	1080
Z2-102	40	220	214	1200	85	12	1080
Z2-111	55	220	289	1200	86.5	20.4	1265
