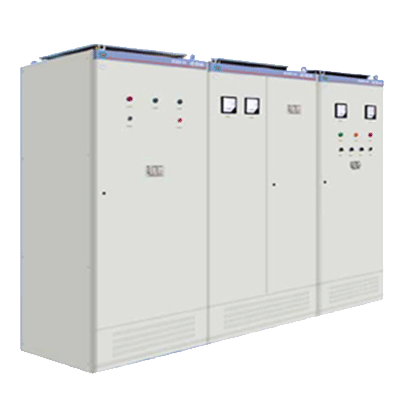

泰富西玛电机SZX系列直流调速柜控制功能
      用PROFIBUS构建的全开放的分布式I/O系统，控制响应快，协调同步性和控制精度高，抗干扰能力强，根据不同工艺编制特殊工艺程序，可完全满足工艺要求和现场控制功能。具有很强的扩展性能，只要认为需要控制、监视和保护的点，都可方便的引入。
      泰富西玛电机SZX系列直流调速柜控制功能分为内控和外控，内控指本机控制，即在控制柜上控制单台现场设备，便于进行单机调试和检修，该功能也可通过通讯完成。外控指集中控制，西门子大中型PLC是系统控制核心，通过PLC及外部扩展模块完成控制，操作和监控集中在操作台和中控机上进行，该功能主要通过PROFIBUS通讯完成。

泰富西玛电机SZX系列直流调速柜显示功能
      2.1 控制柜组：显示各机组基本参数和状态：电枢电压、电枢电流、励磁电流、转速及基本状态指示。
      2.2 直流调速装置本身具有强大的显示能力，通过装置前面板的PMU。
        可显示当前设备的运行状态，RUN/READY/FAULT；
        全数字化显示各项功能、工艺参数值或占设定值的百分比，显示精度高。包括：电压、电流、转速、进线频率、触发角、接受数据等，通过外部定义、连接还可显示电机温升、温度、各种输入、输出状态等；
        诊断完全计算机化，自动显示故障（报警）代码，自动锁存第一故障（报警），方便查找故障原因。
      2.3 操作台可根据需要集中显示各种状态、参数。
        系统中最应关注的各项指标。准确方便，操作员可第一时间掌握设备的运行情况。视具体工艺而定，一般是转速、电压、电流、流量、压力等，可以数字或模拟显示；
        基本运行状态指示。各机组允许启动、合闸指示、分闸指示、故障指示等；
        调节方式、辅助设备功能参数及状态监控。
      2.4 中控机：机内安装工业过程控制组台软件WINCC，功能丰富。组态画面功能强大。所有量值通过准确的检测、计算，保证高精确度、高准确性。专门配备不间断电源（UPS），即使电网断电或故障调闸，各类故障显示记录和运行参数不会丢失，以便维修人员分析、排查。
        动态显示所有需要监控的量，数字化显示，准确度高；
        专业设定、修改工艺参数（可在线），并实时监控反馈的实际值，相互比较。原则上参数已经过设定不允许修改，可通过授权限制以防随意或误操作；
        实时监控具有参考价值的参数，绘制模拟曲线并进行归档，数据采样准确，周期短，精度高，归档时间可调；
        专业组态故障信息，实时监控并进行归档。每条包括故障出现的时间、日期、持续时间、消息文本（故障描述）、错误点、帮助文本、消息类型等。

泰富西玛电机SZX系列直流调速柜故障保护功能
        过压、欠压、电源频率过高、过低保护；
        过流、过载、短路保护；
        励磁回路故障保护：欠励磁、相电压、熔断器故障等；
        电枢电源相电源故障保护；
        电子板电源故障保护；
        电动机超温保护；
        测速反馈装置故障保护；
        通讯超时保护、总线故障保护；
        晶闸管元故障保护；
        外部故障保护：回油、冷却水、润滑、油压、油温、张力等；
        接口故障保护。

泰富西玛电机SZX系列直流调速柜使用条件
      4.1 相交流电源电压：必须有适应调速装置（或电动机）电压等级和电流容量的三相交流电源；
        电源频率：45～65HZ，旋转方向与电源相序无关，改变频率勿须调整。
      4.2 环境条件：
        自然通风条件：
        自然通风装置：＞+45℃线性减小容量使用；
        风扇强制冷却装置：＞+35℃线性减小容量使用每升高1℃降低额定1％；
        最大环境工作温度：+55℃；
        湿度＜80％；
        海拔高度：额定海平面为500米，超过500米每升高200米，额定降低1％；
        最大海拔高度为：5000米；
        振动：≤1.5g

转载请说明来自西安泰富西玛电机（西玛电机集团）官方网站：http://m.parssunsam.com/peitaodiangui/peitaodiangui_kongzhigui403.html

泰富西玛电机SZX系列直流调速柜装置
      直流调速系统的核心部件是直流调速装置，可分为可逆调速装置和不可逆调速装置。
      不可逆调速装置（非再生回馈控制器），由一个带有完善的动态保护及过载保护的全控晶闸管管桥，以及相关电气控制线路组成，能在一个选定的旋转方向上提供精确的速度或者转矩控制。主要适用于单向运行或不频繁换向或对换向速度没有严格要求的机械设备中。因此，不可逆调速装置如需换向，可采用接触器换向方式。
      可逆调速装置（再生回馈控制器），由两个全控晶闸管桥以及一个先进的电子控制线路组成，能在两个方向上提供加速度和减速度、转速及转矩控制。主要适用于频繁换向或者对换向速度要求快的机械设备中。
      所有类型电枢控制器都提供一个标准的励磁调节器，该调节器由一个带有动态及过载保护地额全波半控制单相晶闸管桥组成，它能在恒转矩应用时依据选择的运行方式提供恒压源或恒流源。励磁电流的运行功能可以进一步增强，为要求增加速度或恒功率控制的系统提供磁场的偌磁功能。
      控制回路与电源电路是全部隔离的，因此简化了一个系统内部的控制器之间的连接，提高了操作者的安全性。在45-65HZ范围内的频率及受干扰电源的情况上，控制回路仍具有很强抗干扰能力，电枢控制器对相序没有要求。
      SZX系统直流调速系统内部装置一般采用西门子6RA70或欧陆590系列全数字直流调速装置。

泰富西玛电机SZX系列直流调速柜主要电气性能
      2.1 欧陆590+系列直流调速装置的性能与特点：
      590+是欧陆最新的直流调速装置系列，他是现在国内广为用户接受的590C系列的新版/加强版。它有如下特点：
        体积小，新款结构的590+比590C体积小40％；
        多款通讯模块可供选择，例如PROFIBUS，MODBUS，DEVICENET，E-BISYNC，LINK等；
        高分辨率（12bit）的模拟输入输出点；简易控制盘，提供本机/外部操作模式，本机操作模式方便用于初次使用和调试；
        590+选用和590C同样的速度反馈，测速发电机板/光码板；
        接线方法与590C相同；控制板上接线端也与590C相同；
        全部采用软件形式来定义电枢/磁场的电压/电流。
2.2 西门子6RA70系列直流调速装置的性能与特点：
6RA70是在6RA23/24的基础上推出的最新一代全数字直流调速产品，相比而言其更具有以下主要特点：
        单台装置输出额定电枢电流：15A-2000A，额定励磁电流：3A-85A；
        装置并联后输出额定电枢电流可达到12000A；
        输入电压分为5个等级：400V/460V/575V/690V/830V；
        强大的通讯能力，有SIMOLINK高速直接装置－装置通讯，还可支持PROFIBUS、CAN－BUS、DEVICENET、USS协议等；
        所有工艺板、通讯板及OP1S操作面板都可与新一代的SIMOVERT MASTERDRIVES矢量控制交流调速产品通用。

泰富西玛电机SZX系列直流调速柜主要电气技术参数
      3.1 控制功能：
        全数字化
        可达最佳动态性能
        带有完全自适应电流环的PID调节
        使用“自调节”标法的自调整电流环
        带有积分锁零的可调整的速度PI调节
      3.2 调速范围：100：1（测速发电机反馈）
      3.3 稳速精度：
        0.1％ 模拟量测速机反馈
        0.01％ 带有数字给定的编码器反馈
        2％ 电压反馈
      3.4 输入电源
        (590+） 3AC 220V~690V
        (6RA70) 3AC 400V~830V
      3.5 速度控制：借助于带IR结构的电枢电压反馈借助于旋转编码器反馈或模拟测速机反馈。
      3.6 额定输出电流：（电柜按额定电流分类）
        （590+）
        15A ，35A，40 A，70 A，110 A，165 A，180 A，270 A，380A，500 A，725 A，830 A，1200 A，1580 A，1700 A，2200 A，2700A
(6RA70)
        15A ，30A ，60A ，90A ，125A ，210 A ，280A ，400A ，600A ，850 A ，1200A ，1500A ，1600 A ，2000 A
        如果电流大于标准额定值时，选择下一更高的电流等级。
      3.7 额定电源电压：（电柜按额定电压分类）
        （590+） 220V，500V，600V，690V，(6RA70) 400V，460V，575V，690V，830V
      3.8 保护：进线保护装置
        高能量压敏电阻保护
        过流保护（瞬间）
        过流保护（逆变期间）
        磁场故障保护
        速度反馈故障保护
        电机过热保护
        晶闸管“触发”失败保护
        零速检测保护
        停车保护
      3.9 诊断：由计算机处理第一次故障存贮并自动显示数字LCD监视通过RS422/RS485可得到全部诊断信息LED电路状态指示器
