GB14711《中小型旋转电机安全通用要求》中规定，当人体或动物接触一个或多个装置的或设备的可触及零部件时，流过他们身体的电流为接触电流，也称之为泄漏电流。

      电机应有良好的绝缘性能。在正常工作时，电机的接触电流或泄漏电流应不超过规定值。GB14711规定了中小型电机接触电流的限值及测定方法：GB12350规定了小功率电机泄漏电流的测定方法。

关于电子产品的接触电流

      对于不同结构的电子产品，接触电流的测量也是有不同的要求，但总括来说接触电流可分为对地接触电流、表面对地接触电流以及表面间接触电流三种。

      对地接触电流是由电源网络产生的漏电流穿过或跨过绝缘层并流入保护接地导线的电流。

      表面对地接触电流是从在正常使用时操作者或患者可触及的外壳或外壳部件（应用部分除外），经外部导电连接而不是保护接地导线流入大地或外壳其它部分的电流。

      表面间接触电流是在正常或是单一故障条件下，设备与地无关联任意两点之间的漏电流，电流从设备的一部分流经人体后流入设备的另一部分。
中小型电机接触电流的测定试验

      接触电流的限值。GB14711规定，电机在工作温度下的接触电流应≤3.5mA。

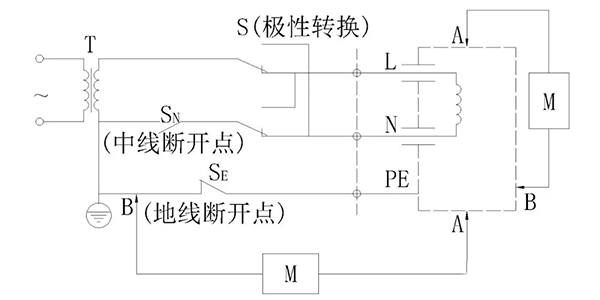

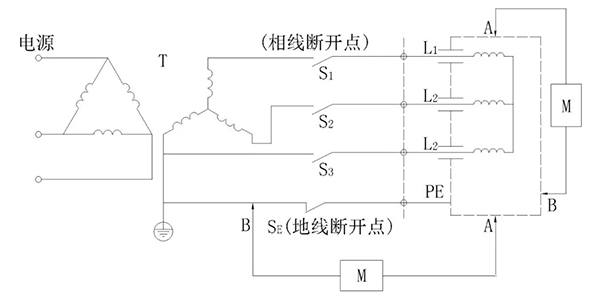

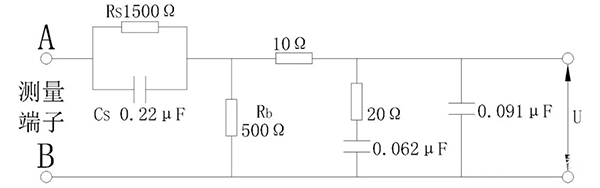

      接触电流测量接线。单相和三相中小型交流电机测量接线分别见图1和图2所示。图中M电路如图3所示。


      测量时电机的状态。接触电流应在电机热试验后进行测量。试验电源电压为电机最高额定电压的105%，试验电源频率为电机的工作频率。


      试验加压位置和测试方法。接触电流应在电机上易同时触及的金属零部件之间、电机上易触及的金属部件与地之间测量。


      （1）对单相电机，应将电机绕组两端依次转换至电源的不同极性

      （用开关S），且分别在断开保护接地（用开关SE)和断开中线(用开关SN)的情况下，测取接触电流的最大值。

      （2）对三相电机，应轮流断开其中的任一相（用开关S1、S2和S3），且断开保护接地（用开关SE)的情况下，测取接触电流的最大值。

      （3）测量时，电机应与地绝缘。测量电极为试棒，A端电极每次接入时，应先接到地，然后再依次接到每个可触及的其他零部件上进行测量。

小功率电机接触电流的测定试验

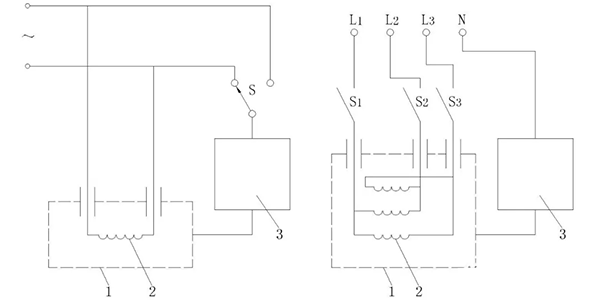

      试验接线  试验接线见图4

      条件具备时，该试验应在热试验后进行。试验时电机加1.06倍的额定电压，其运行方式由产品标准制定。电机应与地绝缘。


      试验时，对于单相电机，应将开关S转换到电源的不同极性；对于三相电机，则应轮流断开S1、S2和S3三个开关中的一个，闭合另外两个，以测得最大的泄漏电流。

      合格标准。电动机泄漏电流不应过大，其最高限值由被试电机的技术条件规定。
