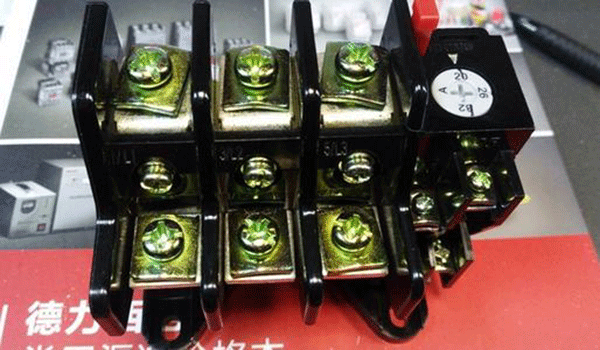

如何正确选择三相异步电动机保护用热继电器？

      热继电器有多种类型，根据复位方式的不同，有自动复位型和手动复位型。根据极数的不同，热继电器可分为单极、两极和三极，以及三极式缺相保护和无缺相保护。接下来，西安西玛电机技术部告诉大家怎么去选择三相异步电动机热继电器？
1、选型

      三极热继电器可作为三相异步电动机的过载和断相保护。如果电机定子绕组是“星形连接”，则可以使用一般的三极热继电器。由于采用“星形连接”电机，相电流等于电源电流。无论电机是否在过载或断相情况下运行，主电路中串联的热元件会导致热继电器触点因过高的电流而动作，以保护电机；当电机定子绕组“三角形连接”时，通常需要使用热继电器带断相保护。由于采用“三角形连接”电机，如果其连接电缆发生断相（通常保险丝熔断）且缺相，则线电流相当于电机相电流的1.5倍，不再是根数3。由于相乘关系，电源电流不能准确反映相电流，即连接在主电路中的加热元件不能准确反映电机绕组是否实际过载。如果此时选择没有相位保护的热继电器，则不会很好。土壤起保护作用。

      鉴于农村地区普遍存在供电三相电压不平衡现象，“星接”三相异步电动机采用普通三极热继电器，“三角接线”电动机采用带断相保护的热继电器。

2、热继电器和热元件额定电流的选择

      热继电器的额定电流应等于或略大于电动机的额定电流。热元件的额定电流一般应选择略高于电动机额定电流的1.1至1.25倍。

3、其他热继电器数据的选择

      额定电压、额定频率、额定操作系统、工作温度范围、安装类别和保护等级等相关数据也来自热继电器的产品目录。三相异步电动机制造商建议您在进行选择时考虑这与热继电器的实际使用相对应。

4、热继电器的质量检验

      在确定热继电器的型号和电流等级后，不仅要目测其质量，还要快速检查内部元件是否配合正确、动作是否灵活、电流整定按钮是否工作、连接器是否焊接等。满足所有要求后，必须进行评审。具体的验证方法必须根据有关资料或产品说明书进行。

5、不要买被淘汰的类型的热继电器

      国家已下令淘汰JRO、JR9、JR14、JR15、JR16-A、B、C、D等，处置日期为1997年12月31日，不应在选择中考虑。将由JR20、T系列、3UA系列等替代，这些热继电器的结构可分为有缺相保护和无缺相保护两种类型，均为三极型。只要选择合适，就可以防止三相异步电动机过载和缺相。

      西安西玛电机出厂的YR三相异步电动机能在较小的起动电流下，提供较大的起动转矩，并且能在一定范围内调节速度，欢迎大家选购。
