西安西玛电机630KW高压电机接线工艺深度解析

作为功率达 630KW 的高压电机，其接线工艺与低压系统存在本质差异。高压环境下，绝缘可靠性、电气间隙、机械防护是三大核心控制点，任何细节疏漏都可能引发击穿、放电甚至短路事故。以下结合西安西玛电机专业视角与大家讨论，剖析以下高压电机接线存在的典型问题。

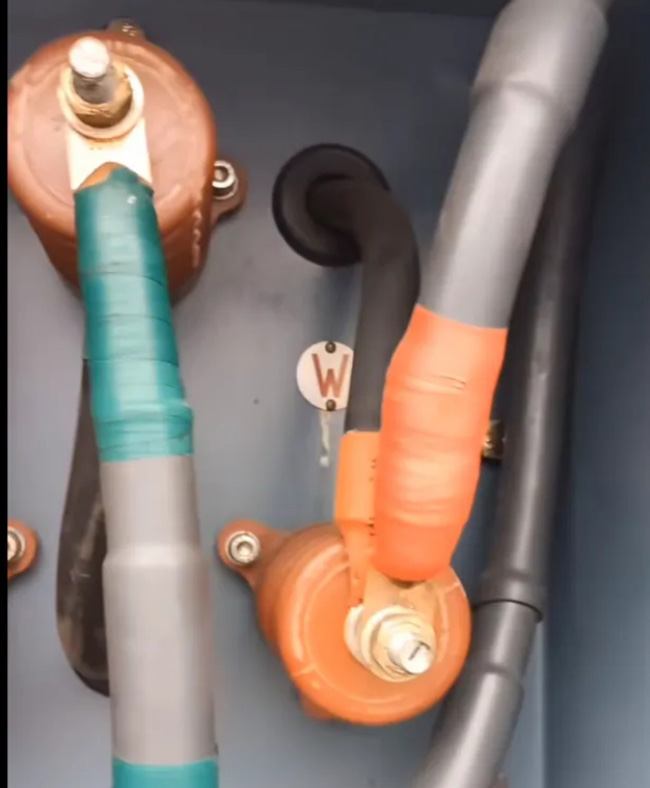

图为630KW高压电机接线照片1

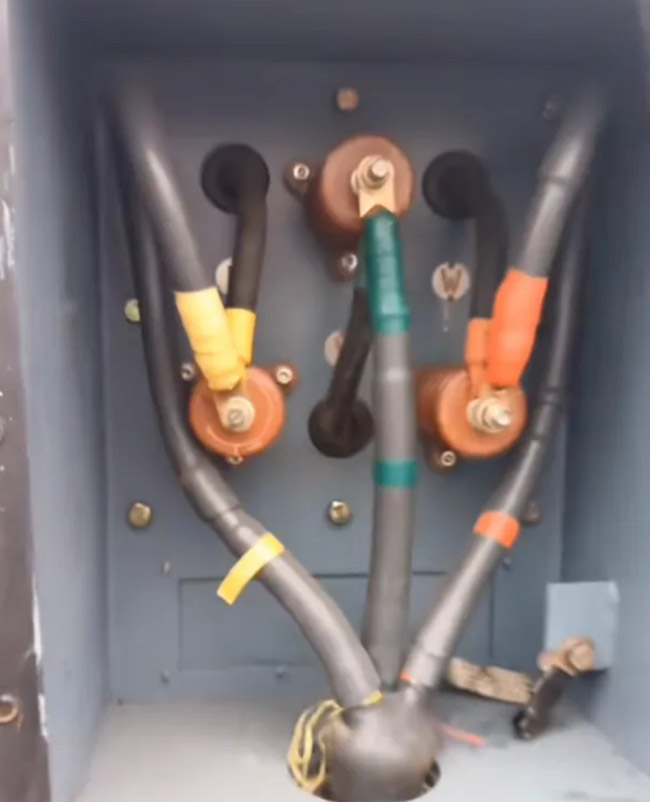

图为630KW高压电机接线照片2

高压电机相位处理与绝缘防护

热缩管替代胶带：
三相接线端子（俗称 “鼻子”）建议采用带色标热缩管（如黄 / 绿 / 红对应 A/B/C 相）替代绝缘胶带。热缩管具备更高的耐温性（通常 125℃以上）、绝缘强度（2500V 以上）和抗老化性能，且色标清晰便于后期维护。
防火泥封堵：
电缆进出口需用防火泥（如有机堵料）严密封堵，形成防火隔层。此举不仅能阻止潮气侵入（高压系统对湿度敏感），还可防止小动物进入引发短路，同时满足消防规范要求。

高压电机相位长度与弯曲半径

AC 相电缆头过长：
当前 AC 相电缆头预留长度超标，导致无主绝缘的导体部分离接线盒金属外壳过近（安全距离不足）。建议按实际接线需求精确裁剪（可预先用电缆模拟排布），保留适当余量（一般不超过 50mm），避免冗余线缆堆积。
弯曲半径违规：
电缆弯曲半径过小会导致绝缘层机械损伤，长期运行可能引发局部放电。根据 GB 50168-2018《电气装置安装工程 电缆线路施工及验收标准》，高压电缆最小弯曲半径应不小于电缆外径的15 倍（交联聚乙烯绝缘）。若空间受限，可加装直角铜排改变连接角度，减少电缆弯折应力。

高压电机防氧化与接触可靠性

端子镀锡处理：
电缆头与平面垫圈接触处应进行镀锡或搪锡处理，防止铜导体氧化导致接触电阻增大（氧化层会使接触电阻增加 5-8 倍）。建议使用含银焊锡（熔点低、导电性好），确保接触面光滑无毛刺。
螺丝紧固与热成像检测：
接头需用扭矩扳手按规范力矩（如 M10 螺栓需 44-54N?m）紧固，运行前应用红外热像仪检测温升，确保接头处温度不超过环境温度 40K（GB 755-2019 标准）。

接线屏蔽层接地缺失

屏蔽层未接地：
高压电缆的金属屏蔽层必须可靠接地（单端或双端接地，视系统而定），否则感应电压可能击穿绝缘层。正确做法是将屏蔽层通过接地端子与电机外壳连接，接地电阻应小于 4Ω，且接地线截面积不小于 25mm2（铜质）。

机械防护不足

蛇形套管与绝缘护套：
从地面电缆管至接线盒的裸露电缆段，需套蛇形套管（如镀锌金属软管）防止机械损伤，并加装绝缘保护套（如硅橡胶护套）覆盖裸露导体，确保电气间隙≥125mm（10kV 系统标准）。

绝缘工艺缺陷

主绝缘暴露风险：
电缆头制作时，主绝缘层剥离长度应严格按工艺要求（通常为端子压接长度 + 10mm），避免导体裸露过长。若已出现绝缘层损伤，需用高压绝缘自粘带（如 3M 23#）多层缠绕修复，厚度不小于电缆主绝缘层。

西安西玛高压电机接线的标准化作业要点

施工前准备：
核对电缆规格（电压等级、截面积）与电机铭牌匹配性；
用电缆校线器确认相位，避免相序错误；
准备专用工具：电缆剥线钳、压接钳、热缩枪、绝缘电阻测试仪。
关键工艺步骤：
剥除电缆外护套→焊接屏蔽层接地线→压接端子→热缩绝缘层→安装相色管→整体耐压测试（建议用 2.5U?直流耐压试验，持续 15 分钟）。
验收标准：
绝缘电阻≥1000MΩ（用 2500V 兆欧表）；
相位标识清晰，接地可靠；
电气间隙与爬电距离符合 GB 14711-2013《中小型旋转电机通用安全要求》。

本次接线主要问题集中在工艺规范性与防护完整性上，尤其是 AC 相处理、屏蔽接地和机械防护需立即整改。高压电机作为工业核心设备，其接线工艺必须遵循 “严丝合缝、绝缘优先” 原则，建议由持高压电工证的专业人员操作，并留存施工记录与测试报告，为设备长期稳定运行筑牢安全防线。
互动话题：你在高压设备接线中遇到过哪些典型问题？欢迎与西玛电机技术人员分享经验，共同探讨解决方案！
